ユニバーサルフェアリーダーチェーンホイールユニバーサルフェアリーダーチェーンホイール:ケーブルをガイドして方向を変えたり、エクスポート位置を制限したり、ケーブルと船体間の摩擦を減らしたりするためのフェアリーダー、メインローラーフェアリーダー、クリートローラーフェアリーダー、オープンタイプローラーガイドケーブルユニット、 360°スイベルフェアリーダーなど。
ユニバーサルフェアリードチェーンホイール
ユニバーサルフェアリーダーチェーンホイール:ケーブルをガイドして方向を変えたり、エクスポート位置を制限したり、ケーブルと船体間の摩擦を減らしたりするためのフェアリーダー、メインローラーフェアリーダー、クリートローラーフェアリーダー、オープンタイプローラーガイドケーブルユニット、360°スイベルフェアリーダーなど。

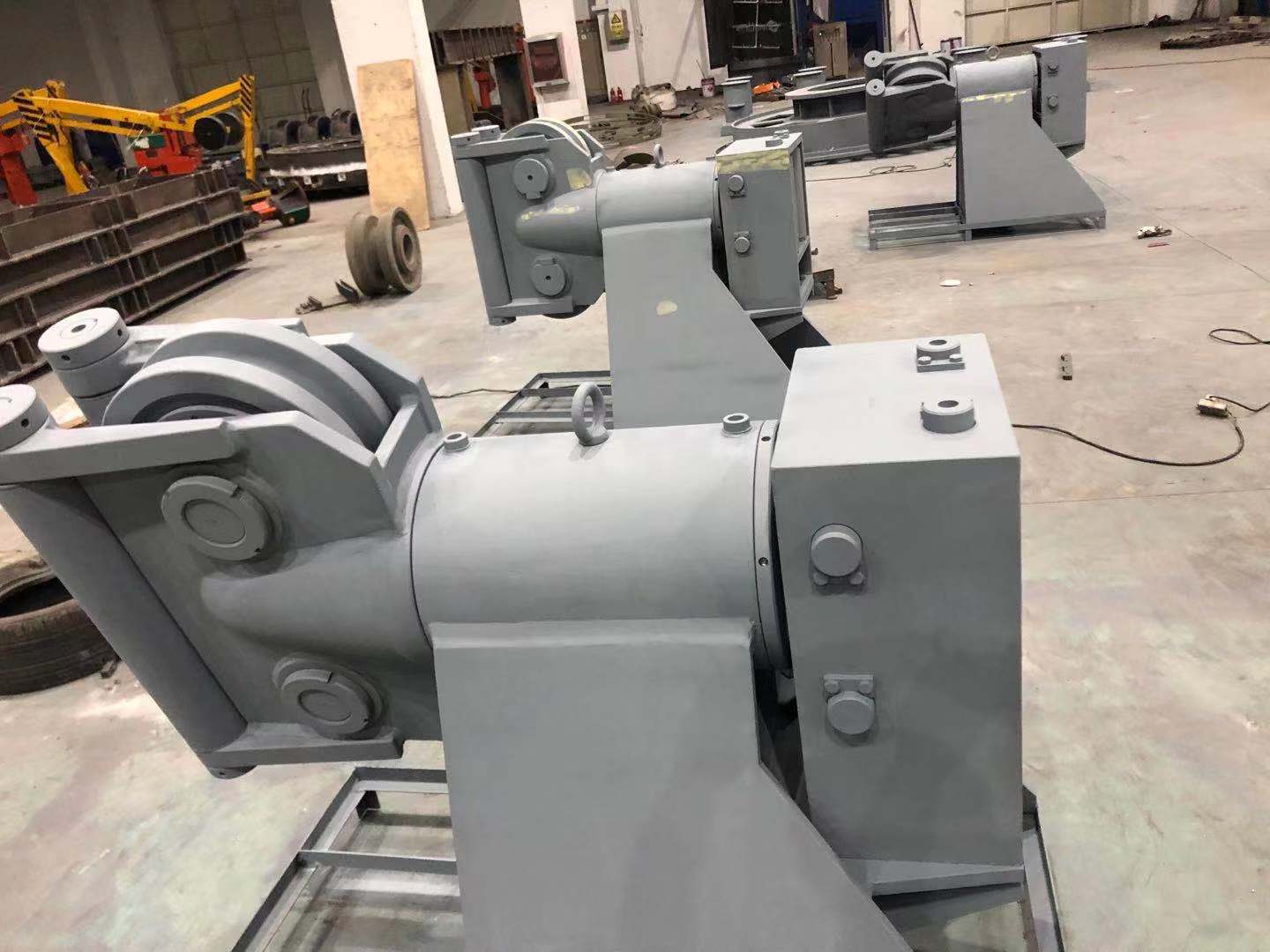

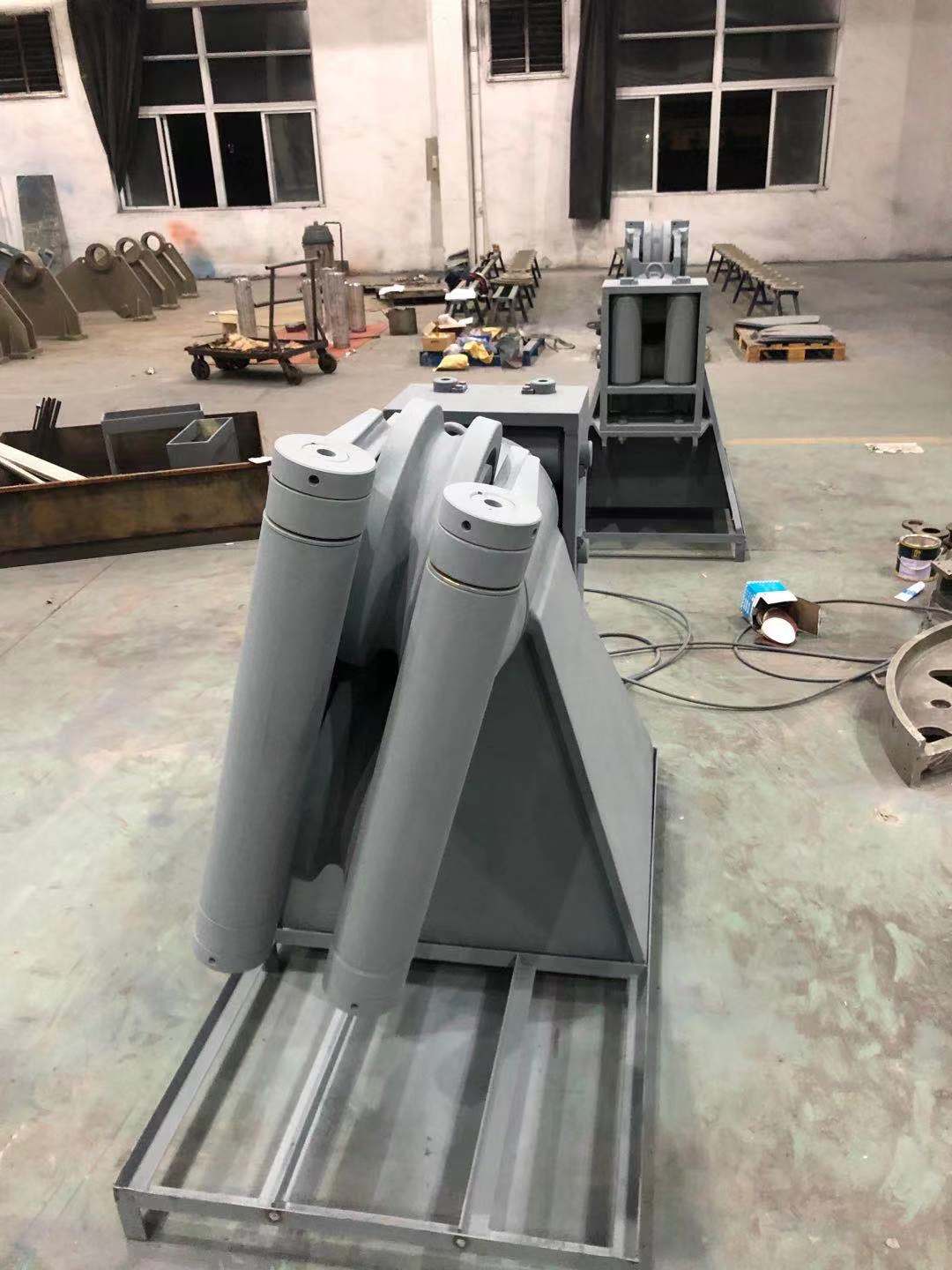

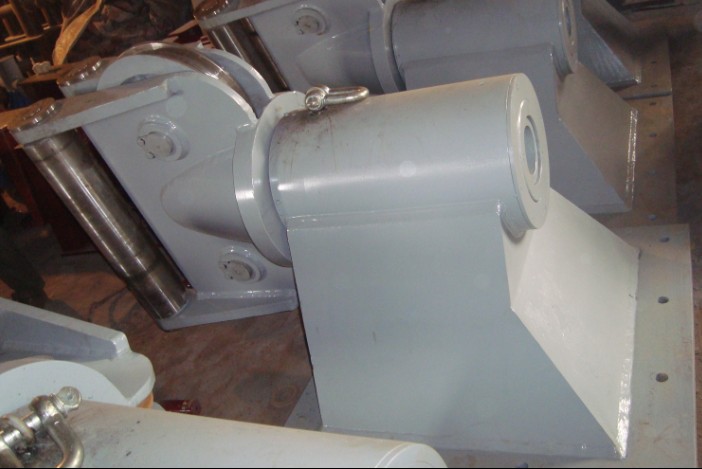

ブラケット、マスターシリンダー、およびブラケット方式で配置された中心軸を中心に自由に回転できる前記主シリンダーのケーブルガイド手段を含むユニバーサルフェアリードチェーンホイール、主管状本体は、その中心軸に沿って貫通穴を備えている。ガイドケーブル装置は、2つの外側合板を含み、合板の間に並置された2つの平行なプーリーのセットを切断します。合板は、メインシリンダーの前面に垂直に配置されて固定されています。マスターシリンダーとホイールを使用しているため、統合された設計、コンパクトな構造、小さなスペースで、小さな容器に簡単に適用できます。一方、シリンダーヘッドのケーブルガイドは主軸を中心に自由に回転できるため、フェアリーダーはケーブルガイドのさまざまな向きのニーズに対応する高い柔軟性を備え、フェアリーダーの速度を大幅に向上させ、多くの機器と労力を節約します。合板のフロントエンドケーシングにより、ケーブルが滑らかになり、ケーブルの摩擦による損傷のために鋼のエッジを回避します。
図番号 |
リードシーブストックNo. |
シーブダイアマーター(インチ) |
スタナード各(ibs) |
それぞれの重量(ibs) |
寸法(インチ) |
|||
A |
B |
C |
D |
|||||
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
461-24 |
131574 |
24 |
1-1 / 4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
461-26 |
238120 |
26 |
1-1 / 2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
461-36 |
148389 |
36 |
1-5 / 8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
461-42 |
130753 |
42 |
2-1 / 2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
463-30 |
1404377 |
30 |
1-1 / 4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
463-36 |
146522 |
36 |
1-1 / 2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
463-42 |
1406525 |
42 |
1-3 / 4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
463-60 |
123164 |
60 |
2-1 / 2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
