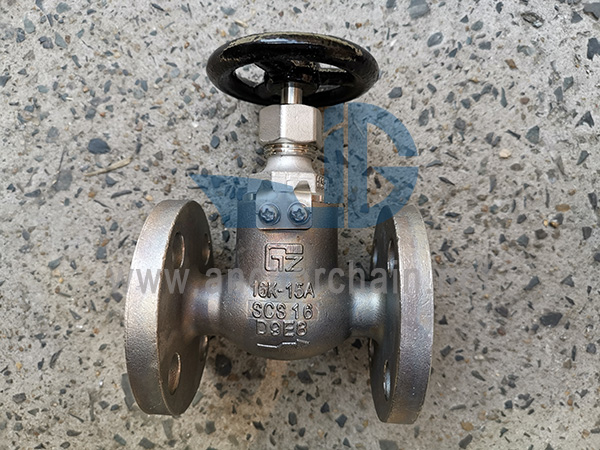

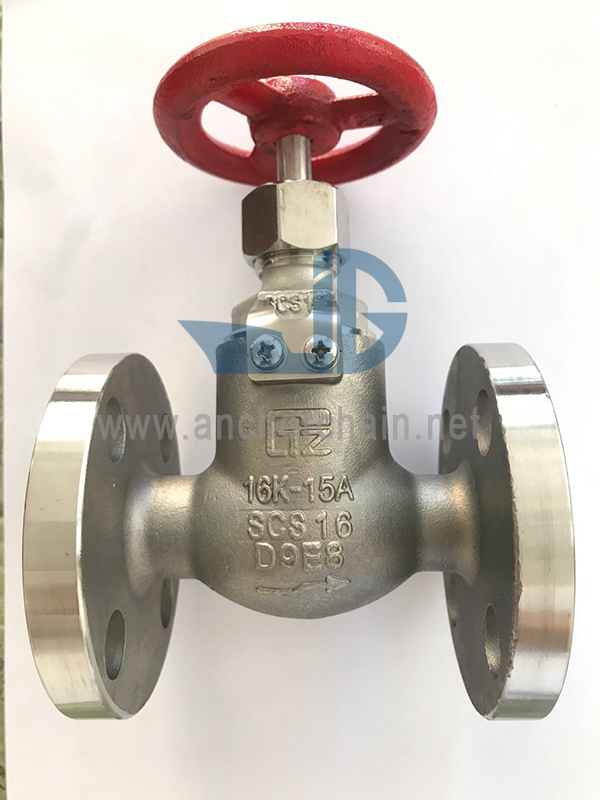

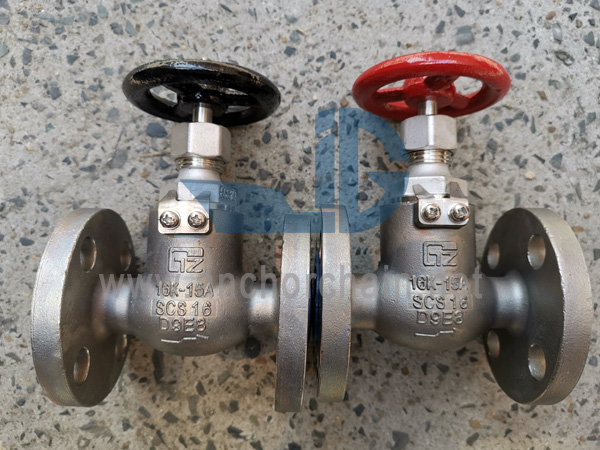

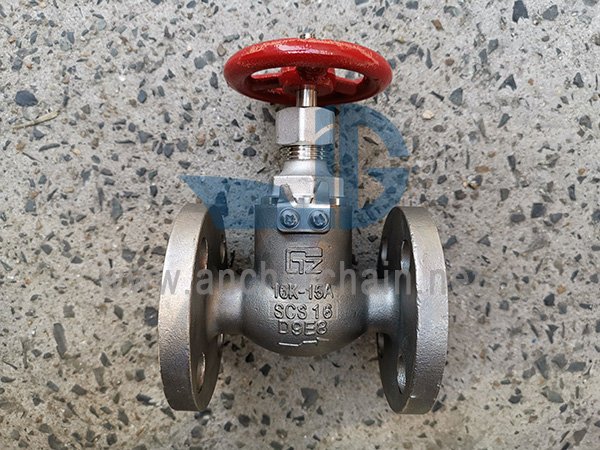

JIS F 7301 5K SCS16ステンレス鋼グローブバルブマリンステンレススチールグローブバルブまたはマリンブラスグローブバルブは、マリンステンレス鋼/ブラスストップバルブと呼ぶことができます。機能:パイプシステムの開閉設計規格:JIS F7301-1996
* DN15-DN40(ねじ込みボンネット付き)、DN50-DN65(ボルト締めボンネット付き)
主原料:
1ボディ:ステンレス鋼(SCS16)/ SUS316L
2-ディスク:ステンレス鋼-SCS16- / SUS316L
3ステム:ステンレス鋼(SCS16)/ SUS316L
4-ボンネット:ステンレス鋼-SCS16- / SUS316L
5-ハンドル:鋳鉄(FC200)
IMPAコード | サイズ | 対面(L) | フランジ径。 (D) | ピッチ(C) | ボルト穴なし | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
