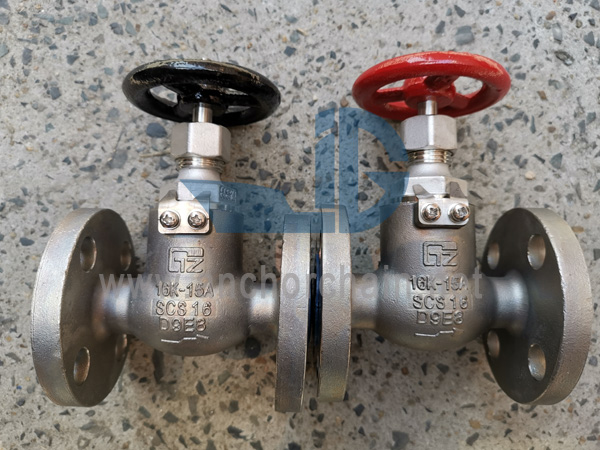

JIS F 7303 16K SCS16ステンレス鋼グローブバルブ設計規格:JIS F7303-1996試験規格:JIS F7400-1996試験圧力:本体-3.3Mpa、シート-2.42MpaフランジサイズJISB2220-16Kに準拠
JISB2220-16Kに準拠したフランジサイズ
主原料:
1ボディ:ステンレス鋼(SCS16)/ SUS316L
2-ディスク:ステンレス鋼-SCS16- / SUS316L
3ステム:ステンレス鋼(SCS16)/ SUS316L
4-ボンネット:ステンレス鋼-SCS16- / SUS316L
5-ハンドル:鋳鉄(FC200)
IMPAコード | サイズ | L | D | C | ボルト穴なし | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
